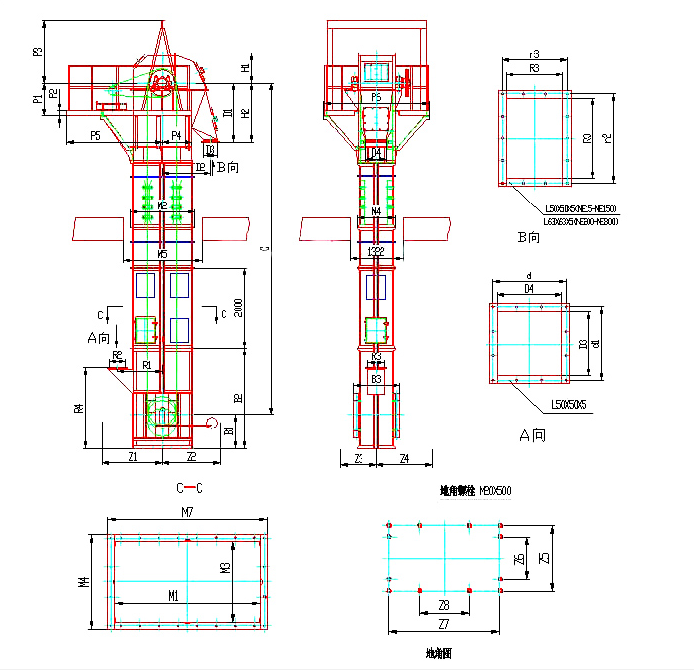

TD型鬥式提升機的安裝與參數
TD型鬥式提升機的安裝要求：
1.鬥提機下部區段的支撐麵，必須保證坐落在基礎的水平麵上。
2.鬥提機的上部驅動軸和下部張緊軸應在同一垂直平麵內，並且兩軸心線均應與水平麵平行。
3.中間機殼的法蘭連接處，不得有顯著的錯位。法蘭間可墊入石棉墊或防水粗帆布，以保證密封性。
4.鬥提機的下部區段、中間機殼和上部區段的中心線應在同一垂直線上，其垂直度偏差在1m長度上不允許超過1mm，總高的累積偏差不允許超過8mm。
5.料鬥在牽引件上的位置應正確，並緊固可靠。在運行中，不應有偏斜和碰撞機殼的現象發生。
6.螺旋拉緊裝置調整好後，應使牽引構件具有均勻的、正常運行所必需的張緊力。為了使在運行中有足夠的拉緊行程，餘下的拉緊行程應不少於全行程的50%。
7.減速機高速軸的軸線與電動機的軸線，應相互平行；低速軸的軸線與鬥提機驅動軸的軸線，應在同一水平線上，其最大平行偏移量不得超過0.2mm，最大軸線交角不得超過40‵。
8.鬥提機應安裝起吊設備，起重量不小於2t。起重機的軌底與驅動中心線的距離一般為2～2.2m。
9.鬥提機的中部應有防止偏移的中間支撐裝置。支撐點的間距不大於8m。最上麵的支撐點應盡量靠近頭部。
TD型鬥式提升機技術參數表：
| 料鬥型式 | 輸送量（m3/h） | 鬥容（L） | 鬥速（m/s） | 滾筒轉速（r/min） |
TD100 | Q | 4 | 0.15 | 1.4 | 67 |
H | 7.6 | 0.3 | |||
TD160 | Q | 9 | 0.49 | ||
H | 16 | 0.9 | |||
Zd | 16 | 1.2 | |||
Sd | 27 | 1.9 | |||
TD250 | Q | 20 | 1.12 | 1.6 | 61 |
H | 36 | 2.24 | |||
Zd | 38 | 3.0 | |||
Sd | 59 | 4.6 | |||
TD315 | Q | 28 | 1.95 | 1.6 | 61 |
H | 50 | 3.55 | |||
Zd | 42 | 3.75 | |||
Sd | 67 | 5.8 | |||
TD400 | Q | 40 | 3.1 | 1.8 | 55 |
H | 76 | 5.6 | |||
Zd | 68 | 5.9 | |||
Sd | 110 | 9.4 | |||
TD500 | Q | 63 | 4.84 | 1.8 | 55 |
H | 116 | 9.0 | |||
Zd | 96 | 9.3 | |||
Sd | 154 | 14.9 | |||
TD630 | H | 142 | 14 | 2.0 | 48 |
Zd | 148 | 14.6 | |||
Sd | 238 | 23.5 |
